Trong các lĩnh vực thi công kỹ thuật cao, kiểm tra kết cấu hoặc lắp đặt cơ điện chính xác, sai số chỉ vài phần nghìn về độ nghiêng có thể dẫn đến sai lệch lớn, ảnh hưởng đến toàn bộ hệ thống.

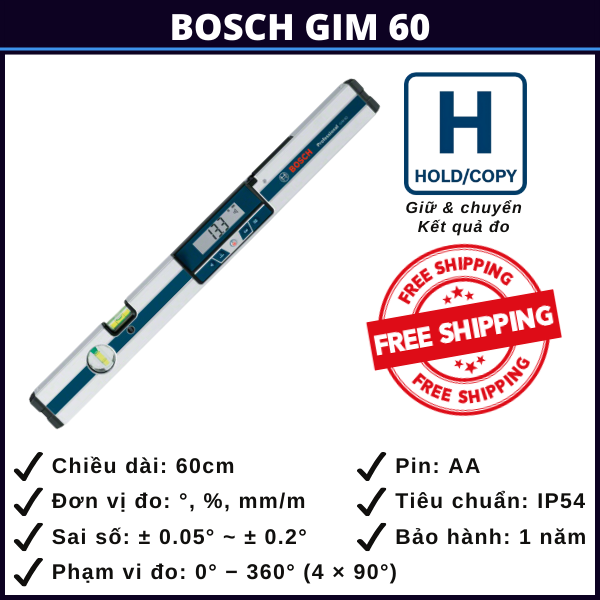

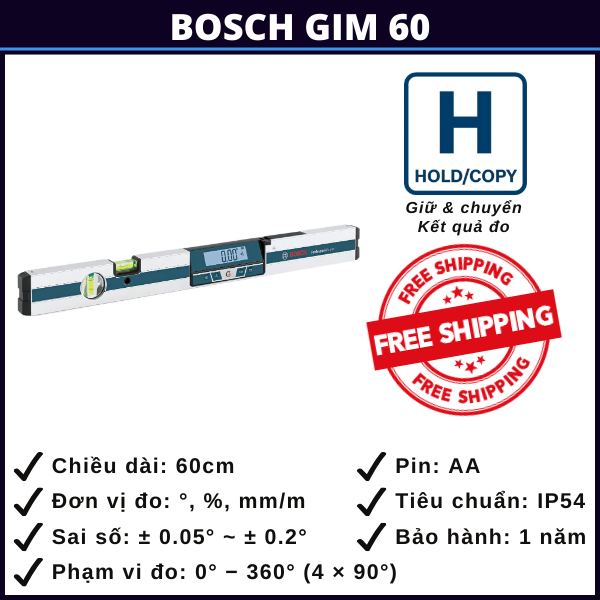

Bosch GIM 60 – Thước đo độ nghiêng kỹ thuật số chuyên nghiệp, được thiết kế để đo và kiểm soát góc nghiêng, độ dốc hoặc độ lệch với độ chính xác cao, hiển thị rõ ràng và tính ổn định tuyệt đối trong môi trường công trường khắc nghiệt.

Với màn hình kép hiển thị số liệu theo thời gian thực, cảnh báo âm thanh tại vị trí chuẩn, thân nhôm đúc chắc chắn và khả năng sử dụng linh hoạt, GIM 60 là công cụ không thể thiếu cho kỹ sư, giám sát công trình và các đội lắp đặt yêu cầu độ chính xác cao.

1. Ưu điểm nổi bật

Đo độ nghiêng chính xác cao – theo độ, phần trăm hoặc mm/m

GIM 60 có khả năng đo:

Góc nghiêng theo đơn vị độ (°)
Độ dốc phần trăm (%)
Độ nghiêng quy đổi (mm/m)

Thiết bị cho kết quả theo thời gian thực, với độ chính xác cao ±0.05° tại các vị trí 0° và 90°, đáp ứng được các tiêu chuẩn thi công kỹ thuật nghiêm ngặt.
Đặc biệt hiệu quả trong các công việc cần đo, căn chỉnh hoặc hiệu chuẩn hệ kết cấu, dầm thép, sàn kỹ thuật, hệ thống ống dẫn và thiết bị cơ điện.

Màn hình hiển thị điện tử kép – dễ đọc trong mọi tư thế đo

GIM 60 được trang bị hai màn hình LCD lớn ở mặt trước và mặt trên, giúp người dùng đọc dữ liệu thuận tiện dù đang đo ở tư thế ngang hay dọc.
Màn hình có đèn nền sáng, tự động xoay theo chiều đặt thiết bị, đảm bảo hiển thị rõ ràng, dễ đọc ngay cả trong điều kiện ánh sáng yếu hoặc không gian chật hẹp.

So với các loại thước thủy truyền thống, đây là một bước tiến lớn về tính tiện lợi và độ chính xác khi thi công thực tế.

Âm báo tại vị trí chuẩn – hỗ trợ thao tác nhanh và chính xác

GIM 60 phát ra tín hiệu âm thanh khi đạt các góc chuẩn như 0°, 45°, hoặc 90°, hoặc các giá trị góc đã thiết lập trước.
Tính năng này đặc biệt hữu ích khi:

Làm việc trong môi trường thiếu sáng
Người dùng không thể theo dõi màn hình
Cần hiệu chỉnh thiết bị bằng tay nhưng vẫn đảm bảo góc nghiêng chính xác

Thân nhôm đúc nguyên khối – chắc chắn, chống biến dạng

Vỏ thước bằng nhôm định hình bền vững, chịu lực tốt, chống cong vênh
Chân đế nam châm mạnh giúp cố định vào bề mặt kim loại để đo rảnh tay
Chuẩn bảo vệ IP54 – chống bụi và nước nhẹ, phù hợp môi trường công trường

Thiết bị có độ bền cao, giữ hiệu chuẩn ổn định, phù hợp sử dụng lâu dài trong điều kiện khắc nghiệt.

Hiệu chuẩn linh hoạt – kết hợp dễ dàng với các thiết bị đo khác

GIM 60 cho phép đặt lại điểm 0 (zero reset) tại bất kỳ vị trí nào, từ đó đo độ nghiêng tương đối so với mặt tham chiếu thực tế.
Có thể kết hợp với:

Máy đo khoảng cách laser để đo chiều dài
Máy cân bằng laser để kiểm tra độ thẳng
Khuôn mẫu, hệ gá CNC, ray dẫn hướng trong lắp đặt thiết bị cơ khí chính xác

2. Ứng dụng thực tế trong nhiều ngành nghề

Ngành xây dựng dân dụng và công nghiệp – kiểm tra và kiểm soát kết cấu

Trong các công trình xây dựng, việc đảm bảo độ dốc chuẩn, mặt phẳng cân bằng và góc nghiêng đúng thiết kế là yêu cầu bắt buộc để đạt được chất lượng và độ bền công trình. Bosch GIM 60 giúp kỹ sư và giám sát:

Đo độ nghiêng sàn bê tông, ram dốc tầng hầm, mái thoát nước để đảm bảo nước thoát đúng hướng, tránh ứ đọng.
Kiểm tra độ thẳng đứng của cột, tường, lan can, trục lắp dựng nhằm phát hiện sai lệch trong thi công trước khi nghiệm thu.
Căn chỉnh dầm thép, khung xà gồ, hệ tấm panel trong thi công nhà thép tiền chế.
Nghiệm thu độ nghiêng của các mặt phẳng có chức năng kỹ thuật đặc biệt (bàn cân, sàn chống rung, giá thiết bị).

Sử dụng GIM 60 giúp tăng độ chính xác thi công, giảm rủi ro sai lệch và tiết kiệm thời gian xử lý hậu kiểm.

Ngành cơ điện (M&E) – đảm bảo kỹ thuật lắp đặt và độ ổn định hệ thống

Đối với hệ thống cơ điện, việc đảm bảo độ dốc, góc nghiêng, độ thăng bằng trong lắp đặt đóng vai trò quan trọng đến hiệu quả vận hành và an toàn công trình:

Lắp đặt hệ thống ống nước, ống thoát, máng cáp, ống gió, đảm bảo đúng độ dốc để nước và khí lưu thông thuận, không gây đọng, tắc.
Hiệu chỉnh độ cân bằng của tủ điện, tủ điều khiển, đèn chiếu sáng, bảng điều khiển, đảm bảo đúng thẩm mỹ và độ an toàn cơ học.
Kiểm tra độ nghiêng của quạt hút trần, thiết bị treo, thiết bị nặng gắn trần, để ngăn rung động, lỏng vít hoặc rơi thiết bị sau này.

Việc đo được góc chính xác bằng GIM 60 giúp kỹ thuật viên lắp đúng ngay lần đầu, hạn chế lỗi thi công và tiết kiệm chi phí xử lý sau bàn giao.

Gia công và chế tạo cơ khí – căn chỉnh thiết bị và kiểm soát chính xác góc nghiêng

Trong các xưởng gia công, bảo trì máy móc hoặc lắp đặt thiết bị công nghiệp, GIM 60 hỗ trợ kỹ thuật viên:

Căn chỉnh mặt phẳng gá, ray trượt, bàn máy CNC, khung hàn theo độ nghiêng thiết kế hoặc kiểm tra độ ngang tuyệt đối.
Đặt góc nghiêng chính xác cho bộ gá, jig, khuôn mẫu, phôi gia công giúp đảm bảo đúng thông số kỹ thuật sản phẩm.
Hiệu chỉnh máy ép, máy cán, máy cắt tôn theo góc mong muốn, đảm bảo độ đồng đều trong quá trình sản xuất hàng loạt.

GIM 60 giúp rút ngắn thời gian setup thiết bị, nâng cao độ ổn định của toàn bộ dây chuyền sản xuất.

Lĩnh vực nội thất, hoàn thiện công trình – đảm bảo thẩm mỹ và kỹ thuật lắp đặt

Trong thi công nội thất và lắp đặt hoàn thiện, độ nghiêng chính xác đóng vai trò quan trọng không chỉ về kỹ thuật mà còn về thẩm mỹ:

Gắn tủ bếp, bàn làm việc, kệ treo, khung tranh, vách kính chuẩn góc và thẳng hàng, tránh lệch vênh gây mất cân đối tổng thể.
Lắp đặt cửa cuốn, cửa kính, ray trượt, lan can, thang máy đúng phương thẳng đứng, tránh kẹt, lệch, cọ sát sau thi công.
Thi công hệ trần kỹ thuật, trần xuyên sáng, hệ sàn nổi đúng chuẩn thiết kế, giảm thiểu sai số tích lũy.

GIM 60 giúp đội thi công nâng cao sự chuyên nghiệp, đáp ứng yêu cầu khắt khe từ kiến trúc sư hoặc chủ đầu tư cao cấp.

Lĩnh vực giám sát, nghiệm thu, tư vấn kỹ thuật

Đối với các đơn vị tư vấn giám sát hoặc kiểm định độc lập, GIM 60 là công cụ cung cấp số liệu khách quan, rõ ràng, chính xác để làm căn cứ:

Kiểm tra độ nghiêng của các hạng mục thi công sau khi hoàn thành, đánh giá có đạt tiêu chuẩn thiết kế hay không.
So sánh giữa các điểm, phân tích độ lệch, xác định lỗi thi công hay biến dạng kết cấu trong quá trình sử dụng.
Lập báo cáo nghiệm thu, biên bản hiện trạng, đính kèm số liệu đo chính xác làm tài liệu kỹ thuật minh bạch.

GIM 60 không chỉ là thiết bị đo mà còn là “bằng chứng kỹ thuật” quan trọng trong các quy trình kiểm tra – nghiệm thu – đánh giá chất lượng công trình.

3. Thông số kỹ thuật

Model	GIM 60	GIM 120	GIM 60 L
Mã hàng (SKU)	0601076700	0601076800	0601076900
Đơn vị đo	°, %, mm/m
Chiều dài	60 cm	120 cm	60 cm
Phạm vi đo	0° − 360° (4 × 90°)
Sai số
✪ 0°/90°	±0.05°
✪ 1°/89°	±0.2°		±0.1°
Tia Laser	–		Đỏ
Cấp độ Laser	–		2
Loại Laser	–		< 1 mW, 650 nm
Phân kỳ điểm Laser	–		0.6 mrad (Góc đầy)
Phạm vi làm việc của Laser	–		30 m
Sai số của ống thủy chuẩn
– Theo hướng thẳng đứng Laser	–		±0.5 mm/m
– Theo hướng ngang Laser	–		±1 mm/m
Khoảng cách từ đầu ra laser đến cạnh dưới của dụng cụ đo	–		30 mm
Sai số bọt ống thủy	± 0.057° = ± 1 mm/m		–
Nhiệt độ hoạt động	-10°C ~ +50°C
Pin	4 × 1.5 V LR6 (AA)
Thời gian sử dụng	100 giờ
Tự động tắt nguồn	Sau 30 phút
Tiêu chuẩn	IP54

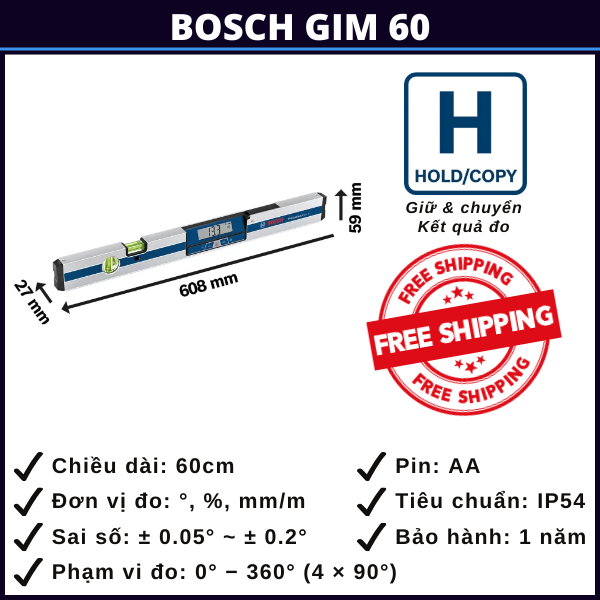

Kích thước (Dài x Rộng x Cao)	608 × 27 × 59 mm	1250 × 27 × 59 mm	618 × 27 × 59 mm
Trọng lượng	0.77 kg	1.4 kg	0.91 kg

With dual displays displaying real-time data, well-positioned audible alarms, a sturdy die-cast aluminum body and flexible use, the GIM 60 is an indispensable tool for engineers, construction supervisors and installation teams requiring high precision.
